TD系列皮带式斗式提升机

TD系列皮带式斗式提升机

(一)TD型皮带式斗式提升机结构：
TD型皮带式斗式提升机型式
TD型皮带式
TD型皮带式斗式提升机结构特征
采用橡胶带作牵引构件
TD型皮带式斗式提升机御载特征
采用离心式或混合式方式卸料
TD型皮带式斗式提升机适用输送物料
松散密度ρ＜1.5t/m3的粉状、粒状、小块状的无磨琢、半磨琢性物料
TD型皮带式斗式提升机适用温度
被输送物料温度不得超过60℃，如采用耐热橡胶带时温度不超过200℃
TD型皮带式斗式提升机型号
TD100、TD160、TD250、TD315、TD400、TD500、TD630
TD型皮带式斗式提升机提升高度
约在4～40m范围内
TD型皮带式斗式提升机输送量
4～238m3/h
(二)TD型皮带式斗式提升机主要特点:
1、TD型皮带式斗式提升机驱动功率小,采用流入式喂料、诱导式卸料、大容量的料斗密集型布置.在物料提升时几乎无回料和挖料现象,因此无效功率少。
2 、TD型皮带式斗式提升机提升范围广,这类提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料.密封性好,环境污染少。
3、TD型皮带式斗式提升机运行可靠性好,先进的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过2万小时。提升高度高.提升机运行平稳,因此可达到较高的提升高度。
4、TD型皮带式斗式提升机使用寿命长,提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。
(三)TD型斗式提升机料斗类型及技术性能：
TD型皮带式斗式提升机备有四种料斗：Q型(浅斗)、H型(弧底斗)、Zd型(中深斗)、Ｓd型(深斗)
TD型皮带式斗式提升机技术性能：
斗提机型号
TD100
TD160
TD250
TD315
料斗型式
Q
H
Q
H
Zd
Sd
Q　
H
Zd
Sd
Q
H
Zd
Sd
输送量①，m3/h
4
7.6
9
16
16
27
20
36
38
59
28
50
42
67
料斗容积，L
0.15
0.3
0.49
0.9
1.2
1.9
1.12
2.24
3.0
4.6
1.95
3.55
3.75
5.8
料斗运行速度，m/s
1.4
1.4
1.6
1.6
滚筒转速，r/min
67
67
61
61

斗提机型号
TD400
TD500
TD630
料斗型式
Q
H
Zd
Sd
Q
H
Zd
Sd
Q
H
Zd
Sd
输送量，m3/h
40
76
68
110
63
116
96
154
-
142
148
238
料斗容积，L
3.1
5.6
5.9
9.4
4.84
9.0
9.3
14.9
-
14
14.6
23.5
料斗运行速度，m/s
1.8
1.8
2.0
滚筒转速，r/min
55
55
48
表中TD型皮带式斗式提升机料斗容积为料斗盛水时容积，与实际填充量相近，故输送量计算时未考虑填充系数ψ，具体选型时应根据物料度，求得ψ修正值，以此值修正表中所给输送量。
(四)TD型皮带式斗式提升机外形及安装尺寸：
TD型皮带式斗式提升机外形见下图TD型斗式提升机外形图，主要尺寸见表TD型皮带式斗式提升机外形尺寸表，驱动装置配套及尺寸见表4-表6，选用YZ型驱动装置时，其安装尺寸与制造厂联系。

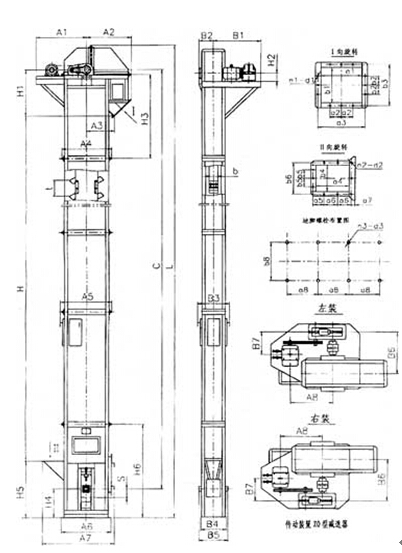

TD型皮带式斗式提升机外形图：

TD型皮带式斗式提升机外形尺寸表
斗提机型号
TD100
TD160
TD250
TD315
TD400
TD500
TD630
轮廓高度L
C＋1100
C＋1363
C＋1535
C＋1640
C＋1790
C＋1865
C＋2045
整机结构
H
H4
S
C-820
600
200
C-930
700
250
C-1250
800
250
C-1245
850
250
C-1500
950
250
C-1700
900
250
C-1730
1060
315
料斗
t
b
200
100
350/280
160
450/360
250
500/400
315
560/480
400
625/500
500
710
630
地脚孔
a3
b3
n3
d3
200
310
8
Φ18
250
400
8
Φ18
300
538
8
Φ18
300
648
8
Φ18
400
768
8
Φ22
400
900
8
Φ22
380
1020
10
Φ30
上、下部机壳及外形轮廓
H3
H6
A2
A6
A7
B2
B4
B5
970
1210
692
776
1050
220
370
330
1185
1500
985
996
1235
295
461
475
1320
1800
1175
1266
1600
394
596
610
1488
1800
1200
1266
1700
440
706
710
1500
2000
1350
1558
1980
535
828
835
1655
2300
1410
1610
2200
605
980
1000
1750
2500
1590
1890
2500
660
1110
1110
中部机壳
A4
A5
B3
776
805
390
982
1021
525
1152
1302
682
1254
1400
794
1548
1580
920
1570
1630
1040
1850
1910
1160
卸料口
H1
A3
a1
a2
a3
b1
b2
b3
n1
d1
520
438
334
120
390
224
95
280
12
Φ12
630
548
365
150
431
315
150
381
12
Φ12
750
713
600
200
676
450
200
526
12
Φ12
795
763
560
230
638
560
230
638
12
Φ12
850
824
670
295
758
670
295
758
12
Φ14
1000
885
700
355
880
780
300
800
12
Φ18
1200
1045
700
300
800
900
280
1000
14
Φ18
进料口
H5
a4
a5
a6
a7
b4
b5
b6
n2
d2
900
280
80
100
19
220
100
250
9
Φ10
1000
260
80
100
19
220
100
250
9
Φ12
1320
260
43
110
26
260
110
306
9
Φ12
1320
355
58
150
45
320
155
370
9
Φ12
1600
450
100
175
40
450
215
510
9
Φ14
1600
500
65
210
40
500
220
550
9
Φ14
1886
560
85
160
30
630
160
700
12
Φ14
TD型皮带式斗式提升机驱动装置配套表
斗提机
型号
传动装置
代号
电动机
ZQ减速器型号
重量
kg
型号
功率
kw
右装传动装置
左装传动装置
TD100
C1
Y100L-6
1.5
ZQ25-16-ⅢZ
ZQ25-16-ⅣZ
230
C2
Y112M-6
2.2
240
TD160
C1
Y132S-6
3
ZQ35-12.5-ⅢZ
ZQ35-12.5-ⅣZ
472
C2
Y132M1-6
4
490
C3
Y132M2-6
5.5
ZQ40-12.5-ⅢZ
ZQ40-12.5-ⅣZ
563
C4
Y160M-6
7.5
621
TD250
C1
Y132M2-6
5.5
ZQ40-16-ⅢZ
ZQ40-16-ⅣZ
576
C2
Y160M-6
7.5
616
C3
Y160L-6
11
ZQ50-16-ⅢZ
ZQ40-16-ⅣZ
838
C4
Y180L-6
15
903
TD315
C1
Y160M-6
7.5
ZQ40-16-ⅢZ
ZQ40-16-ⅣZ
645
C2
Y160M-4
11
ZQ50-20-ⅥZ
ZQ50-20-ⅤZ
855
C3
Y160L-4
15
883
TD400
C1
Y180L-6
15
ZQ50-16-ⅢZ
ZQ50-16-ⅣZ
936
C2
Y200L1-6
18.5
ZQ65-16-ⅥZ
ZQ65-16-ⅤZ
1687
C3
Y200L2-6
22
1702
C4
Y225M-6
30
1787
TD500
C1
Y180L-6
15
ZQ50-16-ⅢZ
ZQ50-16-ⅣZ
1724
C2
Y200L1-6
18.5
ZQ65-16-ⅥZ
ZQ65-16-ⅤZ
1760
C3
Y200L2-6
22
1775
C4
Y225M-6
30
1810
TD630
C1
Y200L2-6
22
ZQ65-20-ⅥZ
ZQ65-20-ⅤZ
1876
C2
Y225M-6
30
1952
